Сетка формы ui.layout-form

Расширение ui.layout-form задает каркас формы: строки, подписи, области значений и секции. Оформление строится на классах семейства ui-form.

Расширение почти целиком состоит из таблицы стилей. Разметку пишет разработчик: он размещает строки, подписи и поля, а затем добавляет к ним классы. Из JavaScript расширение выполняет одно действие — класс LayoutForm раскрывает и сворачивает блок формы по флажку.

Само поле ввода расширение не оформляет. Рамку, размер и состояние поля задает расширение ui.forms, которое входит в зависимости ui.layout-form. Проверку значений и отправку формы расширение тоже не выполняет.

Используйте ui.layout-form, когда форму собирает шаблон компонента или страница модуля. Расширение дает единый вид строк «подпись — значение».

Подключить расширениеПодключить расширение

Если вы подключаете форму из PHP, загрузите расширение ui.layout-form.

\Bitrix\Main\UI\Extension::load('ui.layout-form');

Вместе с расширением подключаются его зависимости: поля форм ui.forms, дизайн-токены ui.design-tokens, ядро main.core и события main.core.events. Расширение ui.forms дополнительно подключает шрифт ui.fonts.opensans. Загружать зависимости отдельно не нужно.

Для классов сетки JavaScript вызывать не нужно — стили работают сразу после подключения.

Проверить подключение можно по внешнему виду формы: если строки идут вплотную друг к другу, а подпись выводится обычным черным шрифтом, значит стили расширения на страницу не попали.

Класс для сворачиваемых блоков импортируют из ui.layout-form.

import { LayoutForm } from 'ui.layout-form';

Вне модульного JavaScript класс доступен как BX.UI.LayoutForm.

Собрать формуСобрать форму

Сетку задают четыре класса.

Все правила расширения написаны на классах, поэтому теги вы выбираете сами: класс ui-form ставят и на div, и на тег form.

Минимальная разметка формы из двух строк выглядит так.

<div class="ui-form">
    <div class="ui-form-row">
        <div class="ui-form-label">Тип документа</div>
        <div class="ui-form-content">
            <div class="ui-ctl ui-ctl-w100">
                <input type="text" class="ui-ctl-element" placeholder="Накладная">
            </div>
        </div>
    </div>
    <div class="ui-form-row">
        <div class="ui-form-label">Единица измерения</div>
        <div class="ui-form-content">
            <div class="ui-ctl ui-ctl-w100">
                <input type="text" class="ui-ctl-element" placeholder="шт">
            </div>
        </div>
    </div>
</div>

Строки формы разделяет отступ 15 пикселей, у последней строки его нет. Подпись отступает от значения на 10 пикселей. Две формы подряд разделяет отступ 20 пикселей.

Внутри формы расширение меняет отступы полей ui.forms.

• У поля в строке расширение обнуляет нижний отступ.

• Двум полям подряд расширение добавляет отступ сверху 10 пикселей. Боковой отступ 12 пикселей, который поля получают от ui.forms, при этом сохраняется.

• Соседним переключателям ui-ctl-radio расширение обнуляет боковой отступ и задает отступ сверху 10 пикселей.

У формы, вложенной в область значения, расширение обнуляет все внутренние отступы.

Классы ui-form-* и ui-ctl-* работают на разных уровнях и не конфликтуют: первые расставляют строки формы, вторые — содержимое внутри одного поля. Раскладку внутри поля описывает статья Поля форм ui.forms.

Поставить подпись слева от поляПоставить подпись слева от поля

Модификаторы этого раздела меняют одну строку изнутри: значение встает справа от подписи, а не под ней. Их ставят к форме целиком или к отдельной строке.

Не путайте их с контейнером ui-form-row-inline, который ставит рядом друг с другом несколько строк формы. Его описывает раздел Разместить несколько строк в один ряд.

Модификатор ui-form-line ставят вторым классом к ui-form на том же элементе: <div class="ui-form ui-form-line">. Модификатор ui-form-row-line так же добавляют к ui-form-row.

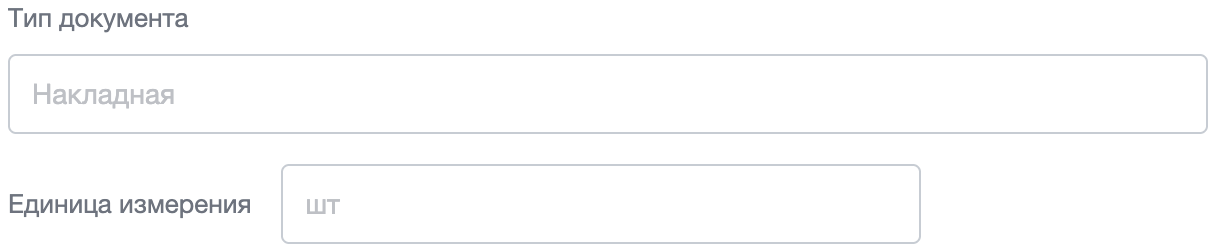

В примере первая строка обычная, вторая с модификатором ui-form-row-line.

<div class="ui-form">
    <div class="ui-form-row">
        <div class="ui-form-label">Тип документа</div>
        <div class="ui-form-content">
            <div class="ui-ctl ui-ctl-w100">
                <input type="text" class="ui-ctl-element" placeholder="Накладная">
            </div>
        </div>
    </div>
    <div class="ui-form-row ui-form-row-line">
        <div class="ui-form-label">Единица измерения</div>
        <div class="ui-form-content">
            <div class="ui-ctl">
                <input type="text" class="ui-ctl-element" placeholder="шт">
            </div>
        </div>
    </div>
</div>

В горизонтальной строке подпись отступает от значения на 15 пикселей. Соседним переключателям ui-ctl-radio строка задает боковой отступ 20 пикселей и убирает верхний.

Собрать секцию формыСобрать секцию формы

Секция — блок со светло-серым фоном, в котором строки разделены линиями. Класс ui-form-section ставят на контейнер формы рядом с классом ui-form.

Внутри секции строки формы меняются. Правила действуют на строки, вложенные в секцию напрямую.

• Строки становятся горизонтальными, поэтому модификатор ui-form-row-line добавлять не нужно.

• Каждая строка получает отступы 20 пикселей сверху и снизу, а также разделительную линию снизу. У последней строки линии нет.

• Подпись получает фиксированную ширину 140 пикселей, поэтому колонка подписей выравнивается по всей секции.

• Флажки и переключатели занимают ширину по содержимому.

• Содержимое строки прижимается к верху. Чтобы выровнять его по центру, добавьте строке модификатор ui-form-row-middle.

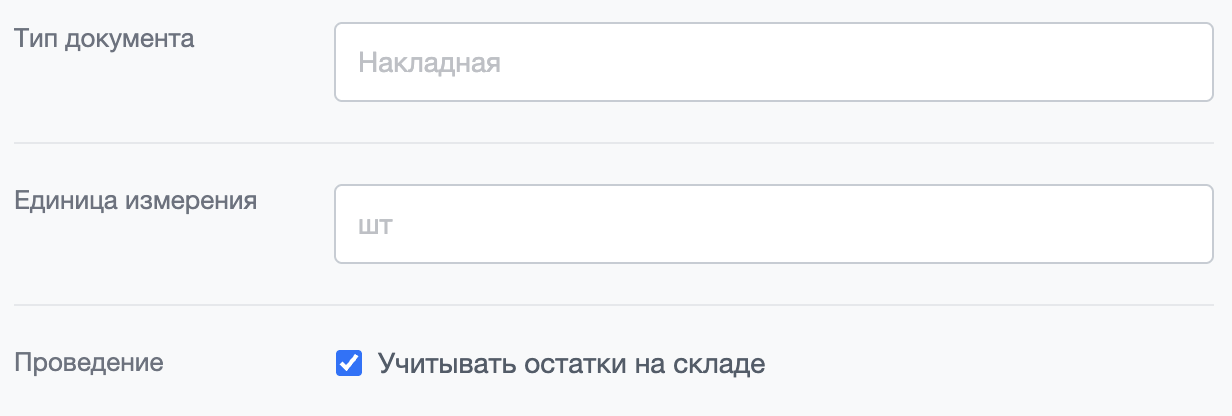

Секцию из трех строк, последняя из которых содержит флажок, размечают так.

<div class="ui-form ui-form-section">
    <div class="ui-form-row">
        <div class="ui-form-label">Тип документа</div>
        <div class="ui-form-content">
            <div class="ui-ctl ui-ctl-w100">
                <input type="text" class="ui-ctl-element" placeholder="Накладная">
            </div>
        </div>
    </div>
    <div class="ui-form-row">
        <div class="ui-form-label">Единица измерения</div>
        <div class="ui-form-content">
            <div class="ui-ctl ui-ctl-w100">
                <input type="text" class="ui-ctl-element" placeholder="шт">
            </div>
        </div>
    </div>
    <div class="ui-form-row">
        <div class="ui-form-label">Проведение</div>
        <div class="ui-form-content">
            <label class="ui-ctl ui-ctl-checkbox">
                <input type="checkbox" class="ui-ctl-element">
                <span class="ui-ctl-label-text">Учитывать остатки на складе</span>
            </label>
        </div>
    </div>
</div>

Выделить группу строкВыделить группу строк

Класс ui-form-row-group подсвечивает несколько строк внутри формы: добавляет полупрозрачный серый фон и внутренние отступы 15 пикселей сверху и снизу, 20 пикселей по бокам.

Класс ставят на отдельный контейнер: его размещают внутри ui-form и вкладывают в него строки ui-form-row. На саму строку класс не вешают.

В примере в группу вынесена одна строка формы.

<div class="ui-form">
    <div class="ui-form-row">
        <div class="ui-form-label">Тип документа</div>
        <div class="ui-form-content">
            <div class="ui-ctl ui-ctl-w100">
                <input type="text" class="ui-ctl-element" placeholder="Накладная">
            </div>
        </div>
    </div>
    <div class="ui-form-row-group">
        <div class="ui-form-row">
            <div class="ui-form-label">Единица измерения</div>
            <div class="ui-form-content">
                <div class="ui-ctl ui-ctl-w100">
                    <input type="text" class="ui-ctl-element" placeholder="шт">
                </div>
            </div>
        </div>
    </div>
</div>

Группа и секция выглядят похоже, но решают разные задачи. Группа не меняет направление строк, не рисует разделительные линии и не задает ширину подписи — она только выделяет часть формы фоном.

Разместить несколько строк в один рядРазместить несколько строк в один ряд

Модификаторы из раздела Поставить подпись слева от поля ставят подпись рядом со значением внутри одной строки. Контейнер ui-form-row-inline решает другую задачу: он ставит рядом друг с другом несколько строк формы.

Класс ставят на отдельный контейнер: его размещают внутри ui-form и вкладывают в него строки ui-form-row. На саму строку класс не вешают.

Внутри контейнера строки меняются.

• Строки встают в ряд, между ними появляется отступ 15 пикселей справа. У последней строки отступа нет.

• Поля теряют фиксированную ширину и занимают место по содержимому.

• Соседние поля в области значения разделяет отступ 10 пикселей, соседние флажки — 25 пикселей.

Ряд из двух строк размечают так.

<div class="ui-form">
    <div class="ui-form-row-inline">
        <div class="ui-form-row">
            <div class="ui-form-label">Ширина</div>
            <div class="ui-form-content">
                <div class="ui-ctl">
                    <input type="text" class="ui-ctl-element" placeholder="мм">
                </div>
            </div>
        </div>
        <div class="ui-form-row">
            <div class="ui-form-label">Высота</div>
            <div class="ui-form-content">
                <div class="ui-ctl">
                    <input type="text" class="ui-ctl-element" placeholder="мм">
                </div>
            </div>
        </div>
    </div>
</div>

Два контейнера подряд разделяет отступ сверху 20 пикселей.

У контейнера два модификатора.

• ui-form-row-inline-wa — строки перестают растягиваться и занимают ширину по содержимому.

• ui-form-row-inline-col — строки ряда становятся горизонтальными, как с ui-form-row-line, но подпись отступает от значения на 10 пикселей вместо 15, а модификатор действует сразу на все строки ряда.

Добавить ссылку и подсказкуДобавить ссылку и подсказку

Класс ui-form-link ставят на ссылку рядом с полем. Ссылка перестает растягиваться и сжиматься, а после обертки ui-ctl получает отступ слева 15 пикселей.

В примере ссылка стоит справа от поля в горизонтальной строке.

<div class="ui-form">
    <div class="ui-form-row ui-form-row-line">
        <div class="ui-form-label">Единица измерения</div>
        <div class="ui-form-content">
            <div class="ui-ctl">
                <input type="text" class="ui-ctl-element" placeholder="шт">
            </div>
            <a href="#" class="ui-form-link">Сбросить</a>
        </div>
    </div>
</div>

Класс отвечает только за положение ссылки. Цвет, подчеркивание и размер шрифта задайте своими правилами.

Подсказку ui.hint можно поставить прямо в подпись строки. В разметке вы пишете элемент с классом ui-hint и атрибутом data-hint, а иконку создает менеджер подсказок. Расширение ui.layout-form выравнивает готовую иконку по высоте текста подписи.

<div class="ui-form-label">
    Единица измерения
    <span class="ui-hint" data-hint="Единица, в которой ведется учет остатков"></span>
</div>

Расположить кнопки формыРасположить кнопки формы

Внутри ui-form кнопки ведут себя не так, как на обычной странице. Строка формы по умолчанию выстраивает содержимое в колонку, поэтому кнопки встают друг под другом. Расширение подгоняет под это и отступы: у двух кнопок подряд оно обнуляет боковой отступ и добавляет отступ сверху 10 пикселей.

Правило действует на любой элемент с классом ui-btn — и на верстку в шаблоне, и на кнопки, которые создает класс Button из расширения ui.buttons.

Чтобы вернуть кнопки в ряд, положите их в горизонтальную строку. В строке с модификатором ui-form-row-line соседние кнопки разделяет отступ 12 пикселей.

В примере вид кнопкам задают модификаторы ui.buttons: ui-btn-primary — основная кнопка, ui-btn-link — кнопка-ссылка. Отступами управляет только класс ui-btn.

<div class="ui-form">
    <div class="ui-form-row ui-form-row-line">
        <button type="button" class="ui-btn ui-btn-primary">Сохранить</button>
        <button type="button" class="ui-btn ui-btn-link">Отменить</button>
    </div>
</div>

Показать блок по флажкуПоказать блок по флажку

Часть формы можно скрыть под флажком: пользователь отмечает флажок, и блок раскрывается. За это отвечает класс LayoutForm.

Собрать разметкуСобрать разметку

Разметка состоит из двух соседних элементов.

• Управляющий элемент — элемент с атрибутом data-form-row-hidden. Внутри него лежит флажок с классом ui-ctl-element и типом checkbox. Обычно управляющим элементом служит подпись ui-form-label.

• Скрываемый блок — следующий соседний элемент с классом ui-form-row-hidden.

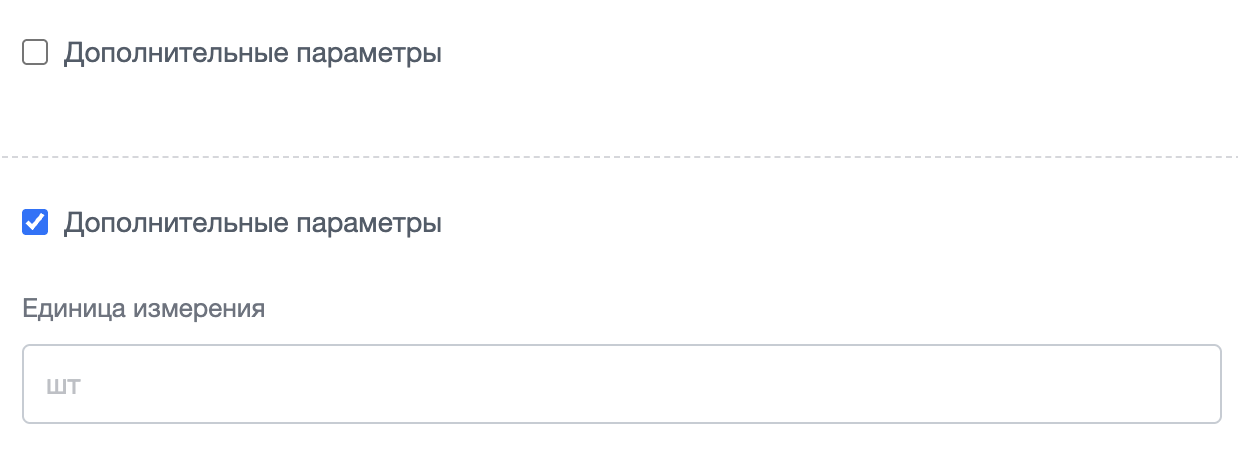

Блок «Дополнительные параметры» с одной скрытой строкой размечают так.

<div class="ui-form" id="document-settings">
    <div class="ui-form-row">
        <div class="ui-form-label" data-form-row-hidden>
            <label class="ui-ctl ui-ctl-checkbox">
                <input type="checkbox" class="ui-ctl-element">
                <span class="ui-ctl-label-text">Дополнительные параметры</span>
            </label>
        </div>
        <div class="ui-form-row-hidden">
            <div class="ui-form-row">
                <div class="ui-form-label">Единица измерения</div>
                <div class="ui-form-content">
                    <div class="ui-ctl ui-ctl-w100">
                        <input type="text" class="ui-ctl-element" placeholder="шт">
                    </div>
                </div>
            </div>
        </div>
    </div>
</div>

Обработчик клика расширение вешает на весь управляющий элемент, поэтому блок переключает клик по любой его части — и по флажку, и по тексту рядом с ним.

Начальное состояние расширение берет из разметки. Если у флажка стоит атрибут checked, блок открыт сразу после создания объекта.

Управляющие элементы можно вкладывать друг в друга: скрываемый блок может содержать свой управляющий элемент со своим блоком.

При раскрытии расширение само добавляет блоку класс ui-form-row-hidden-show — в разметке его писать не нужно. Вместе с классом блок получает отступы 15 пикселей сверху и снизу, а переход занимает 0,15 секунды. После раскрытия высота блока не ограничена, поэтому содержимое можно менять и дальше.

Включить переключениеВключить переключение

Создайте объект LayoutForm и передайте ему контейнер формы — в примере разметки выше это узел с идентификатором document-settings.

import { LayoutForm } from 'ui.layout-form';

const layoutForm = new LayoutForm({
    container: document.getElementById('document-settings'),
});

Параметр конструктора один, и он необязателен.

type LayoutOptions = {
    container?: HTMLElement;
};

Передавайте контейнер формы, чтобы объект не обработал разметку соседних блоков страницы.

Вне модульного JavaScript тот же объект создают через глобальное имя класса. Оберните вызов в BX.ready(): объект должен создаваться после того, как разметка формы попала в DOM.

BX.ready(function() {
    new BX.UI.LayoutForm({
        container: BX('document-settings')
    });
});

Объект ищет управляющие элементы один раз при создании. Разметку, которая появилась позже, объект не обработает — создайте для нее отдельный объект с ее контейнером.

Отдельного способа раскрыть или свернуть блок из кода расширение не описывает. Снять обработчики кликов после создания объекта нельзя, поэтому не создавайте второй объект для того же контейнера: расширение навесит второй обработчик, и один клик переключит блок дважды.

Обработать переключение блокаОбработать переключение блока

Класс LayoutForm наследуется от класса EventEmitter из расширения main.core.events и вызывает одно событие в пространстве имен BX.UI.LayoutForm.

Новое состояние блока читают из свойства checked этого флажка. В примерах ниже setDocumentSettingsEnabled() — функция страницы, а не метод расширения: она включает и выключает поля скрытого блока.

layoutForm.subscribe('onToggle', (event) => {
    const { checkbox } = event.getData();

    // Пока блок свернут, поля из него не отправляем
    setDocumentSettingsEnabled(checkbox.checked);
});

Событие общее для всех управляющих элементов контейнера. Если блоков несколько, различайте их по узлу флажка из данных события.

Если обработчик находится вне кода, который создает объект, подпишитесь через EventEmitter. Полное имя события — BX.UI.LayoutForm:onToggle.

import { EventEmitter } from 'main.core.events';

EventEmitter.subscribe('BX.UI.LayoutForm:onToggle', (event) => {
    const { checkbox } = event.getData();

    setDocumentSettingsEnabled(checkbox.checked);
});

Метод unsubscribe('onToggle', handler) отписывает обработчик от события. Передайте методу ту же функцию, которую передавали в subscribe(). Для глобальной подписки вызывайте EventEmitter.unsubscribe() и передавайте полное имя события.

Вне модульного JavaScript то же событие принимают через BX.addCustomEvent с полным именем. Обработчик получает тот же объект события, поэтому флажок в нем тоже читают методом getData().

BX.addCustomEvent('BX.UI.LayoutForm:onToggle', function(event) {
    var checkbox = event.getData().checkbox;

    setDocumentSettingsEnabled(checkbox.checked);
});
